Cableado Estructurado
NORMA EIA 568-A
El propósito de esta norma es permitir la planeación e instalación de cableado de edificios comerciales con muy poco conocimiento de los productos de telecomunicaciones que serán instalados con posterioridad. También proporciona directivas para el diseño de productos de telecomunicaciones para empresas comerciales
ANSI/EIA/TIA emiten una serie de normas que complementan la 568-A, que es la norma general de cableado:
En octubre de 1995, el modelo 568 fue corregido por el TIA/EIA 568-A que absorbió entre otras modificaciones los boletines TSB-36 y TSB-40.
Esta norma, regula todo lo concerniente a sistemas de cableado estructurado para edificios comerciales.
La norma garantiza que los sistemas que se ejecuten de acuerdo a ella soportarán todas las aplicaciones de telecomunicaciones presentes y futuras por un lapso de al menos diez años. Posteriormente, la ISO (International Organization for Standards) y el IEC (International Electrotechnical Commission) la adoptan bajo el nombre de ISO/IEC DIS 11801 (1994).Haciéndola extensiva a Europa (que ya había adoptado una versión modificada, la CENELEC TC115) y el resto del mundo.
En base a todas estas características que se describieron anteriormente podemos resumir el campo de aplicación de la norma y el propósito de la misma:
Campo de Aplicación del Estándar TIA/EIA 568-A:
• Requerimientos mínimos para cableado de telecomunicaciones dentro de un ambiente de oficina.
• Topologías y distancias recomendadas.
• Parámetros de medios de comunicación que determinan el rendimiento.
• Disposiciones de conexión y sujeción para asegurar la interconexión.
La vida productiva de los sistemas de telecomunicaciones por cable por más de 10 años. Esto es, que los fabricantes del país mas desarrollado del mundo en lo referente a telecomunicaciones y donde se desarrollan los sistemas que se usaran en el futuro, son quienes aseguran que al menos durante los próximos diez años desde que se emitió la norma (hasta el 2001), todos los nuevos productos a aparecer podrán soportarse en los sistemas de cableado que se diseñen hoy de acuerdo a la referida norma.
Propósito del Estándar TIA/EIA 568-A:
• Establecer un cableado estándar genérico de telecomunicaciones para respaldar un ambiente multiproveedor
• Permitir la planeación e instalación de un sistema de cableado estructurado para construcciones comerciales.
• Establecer un criterio de ejecución y técnico para varias configuraciones de sistemas de cableados .
• Proteger las inversiones realizadas por el cliente (como mínimo 10 años)
• Las normas TIA/EIA fueron creadas como norma de industria en un país pero se han empleado como normas internacionales por ser las primeras en crearse.

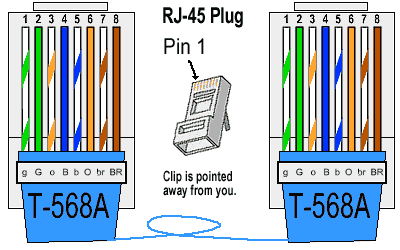

los cables solicitados por la norma es el cable UTP categoría 5 los cuales deberán tener esta ubicación para su funcionamiento:
-
Blanco - verde
-
Verde
-
Blanco - naranja
-
Azul
-
Blanco - azul
-
Naranja
-
Blanco - marron
-
Marrón
